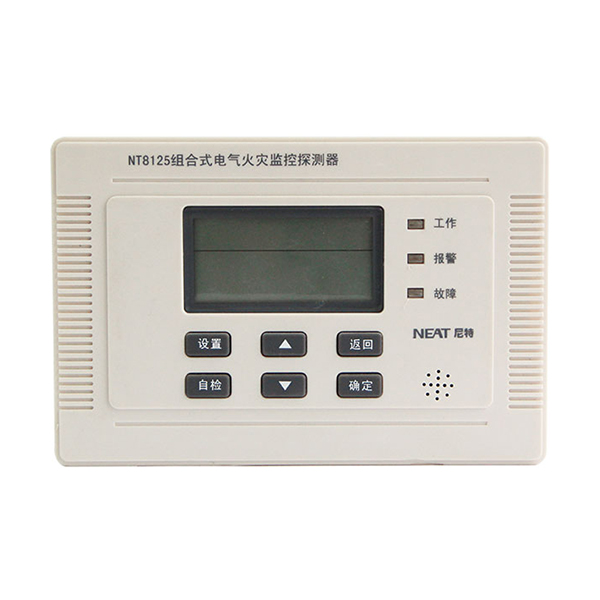

一、NT8125组合式电气火灾监控探测器特点简介

　　NT8125组合式电气火灾监控探测器采用内置的高性能单片机，通过外接剩余电流互感器和温度传感器采集被测线路上的剩余电流和温度，并进行智能分析处理，当被测线路温度或剩余电流达到报警阈值后探测器发出报警信号，从而实现实时监控、早期报警。具有技术先进、外形美观，灵敏度高，线性度好，运行可靠，布线安装简单方便等特点。使用时需与本公司的电气火灾监控设备构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜等处供电线路的剩余电流或温度的实时监测。
二、NT8125组合式电气火灾监控探测器技术指标
工作电压     DC24V（总线供电）
工作电流     静态电流£1.5mA；报警电流：£3mA
主回路额定工作电流     160A（CT517203）、225A（CT517303）、400A（CT517403）、630A（CT517503）
1000A（CT517603）、315A(铜排)（CT511103）、400A(铜排)（CT511203）、630A(铜排)（CT511303）
剩余电流报警设定值     300mA~1000mA，默认500mA，调节精度1mA
温度报警设定值     45℃~140℃，默认80℃，调节精度1℃
报警响应时间     温度报警响应时间≤40s；剩余电流报警响应时间≤30s
工作灯     绿色，正常工作时闪亮
故障灯     黄色，正常时熄灭，故障时常亮
报警灯     红色，正常时熄灭，报警时常亮
线制     无极性二总线
编码方式     电子编码，*多占用8个总线编码点，编码范围在1～252之间任意设定
执行标准     GB 14287.2-2014、GB 14287.3-2014
使用环境     温度：-10℃～+40℃； 相对湿度≤95%，不结露
外壳防护等级     IP20
外形尺寸     144mm×97.4 mm×46 mm
探测器壳体材料和颜色     ABS，PANTONE 7527U

　　圆孔闭口型剩余电流互感器参数表：
尺寸mm
型号     主回路电流     外形尺寸       安装尺寸
（导轨安装）      内孔
尺寸     其他
剩余电流互感器     （A）     L     W     H     L1     D（Φ）     Φ     L2     B(Φ)     H1
CT517203     160     98     28     86     87     5     46     71.9     5     13.2
CT517303     225     124     28     105     110     6     65     95.7     5     13.9
CT517403     400     140     32     130     122     6     80     105.6     6     18
CT517503     630     167     32     148     153     6     100     129.4     6     21.2
CT517603     1000     188     32     172     170     6     120     142     6     20.1



　　方孔闭口型剩余电流互感器参数表：
尺寸mm
型号     主回路电流
      外形尺寸     安装尺寸
（导轨安装）     内孔尺寸     其他
剩余电流互感器     （A）     L     W     H     L1     Φ     L2     H2     L3     H1
CT511103     315     214     28     81     200     6     142     35     186     10
CT511203     400     270     28     85     256     6     192     35     238     10
CT511303     630     310     28     95     295     6     232     45     280     10
